Narzędzia do wtryskiwania panelu drzwi

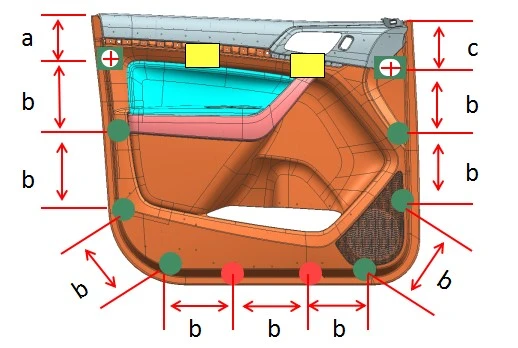

NIE.

Opis

Wymagania dotyczące wymiarów

A

Odległość pomiędzy zaciskiem a kołnierzem

Proponowana wartość: 16~35mm

Min. Odległość: 1/2 szerokości obudowy + szerokość kołnierza

Cel: kontrola szczeliny pomiędzy panelem drzwi a blachą

B

Kąt pochylenia podnośnika obudowy klipsa

Klipsuj otwarty obszar obudowy, aby narysować małe nachylenie, jeśli nie ma to zastosowania, wykonaj podcięcie powierzchni panelu wykończeniowego Mniej niż lub równe 3 stopnie

C

Zapotrzebowanie na skokowanie do podnośnika klipu

Stroke=lifter width+core pulling distance+safety distance(3~5mm), proposed >45mm

Grubość skóry H

Odległość pomiędzy skórą a klipsem K

Wysokość montażu F

Grubość oprawy klipsa E

Wyciśnij głośność G

0.7

3.1

5.7~6.2

2.4

0.5

0.8

3.0

5.7~6.2

2.4

0.6

1.0

2.8

5.8~6.2

2.4

0.7

1.2

2.6

5.9~6.2

2.4

0.8

1.4

2.4

6.0~6.2

2.4

0.8

1.5

3.4

6.2~7.3

2.4

0.8

NIE.

Opis

Proponowana wartość

1

Średnica wewnętrzna piasty

Ø4mm

2

Średnica zewnętrzna piasty

Ø6mm

3

Objętość połączenia żebra i powierzchni montażowej

2,5 mm

4

Szef dolny do powierzchni montażowej o

0. 5 mm

5

Średnica otworu powierzchni montażowej

Ø7mm

NIE.

Opis

Proponowana wartość

1

Wewnętrzna średnica słupa spawalniczego

Ø4mm

2

Zewnętrzna średnica słupa spawanego

Ø6mm

3

Przyspawaj słupek wyżej do powierzchni montażowej wg

10mm

4

Przyspawaj żebro słupa i powierzchnię montażową łączącą objętość

2,5 mm

5

Średnica otworu powierzchni montażowej

Ø7mm

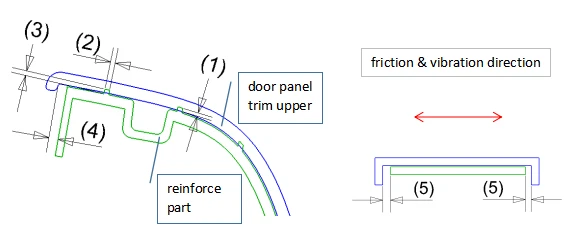

NIE.

Opis

Proponowana wartość

1

Objętość interferencji spoiny

0,7 mm

2

Szerokość górnej płaszczyzny żebra spoiny

1mm

3

Wysokość żebra spoiny

1mm

4

Szczelina styku po stronie spoiny

1 mm Mniejsze lub równe

5

Szczelina kierunkowa spoiny tarciowej

2 mm Mniejsze lub równe
